Tambahkan resistor sebelum LED sebesar 1 ohm

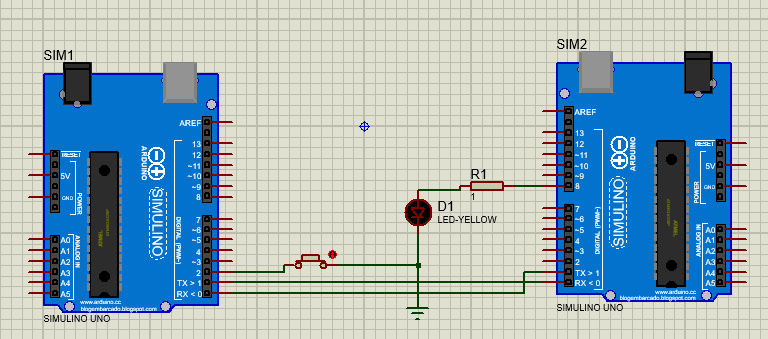

2. Gambar Rangkaian Simulasi
[Kembali]
3. Vidio SImulasi
[Kembali]
4. Prinsip Kerja Rangkaian
[Kembali]
Percoban ini adalah percobaan 1 kondisi 7, dimana membuat rangkaian reperti pada modul dan menambah resistor dengan resistansi sebesar 1 ohm. Percobaan ini merupakan salah satu penggunaan komunikasi arduino UART, karena metode UART ini adalah metode asyncronus, maka pada penggunaanya menggunakan start bit, parity dan end bit.
Listning program
Master
#define button 2 //Deklarasi pin 2 untuk button
void setup() //Semua kode dalam fungsi ini dieksekusi sekali
{
pinMode(button, INPUT_PULLUP);
Serial.begin(9600); //Set baud rate 9600
}
void loop() //Semua kode dalam fungsi ini dieksekusi berulang
{
int nilai = digitalRead(button);
//Button ditekan
if (nilai == 0)
{
Serial.print("1");
}
else
{
Serial.print("2");
}
delay(200);
}
Slave
#define led 8 //Deklarasi pin 12 untuk LED
void setup() //Semua kode dalam fungsi ini dieksekusi sekali
{
pinMode(led, OUTPUT); //Deklarasi LED sebagai output
Serial.begin(9600); //Set baud rate 9600
}
void loop() //Semua program dalam fungsi ini dieksekusi berulang
{
if (Serial.available() > 0)
{
int data = Serial.read();
if (data == '1') //Jika data yang dikirimkan berlogika
{
digitalWrite(led, HIGH); //LED menyala
}
else
{
digitalWrite(led, LOW); //LED mati
}
}
}
Pada program tersebut diketahui ada 2 program untuk 2 arduino, yaitu master dan slave. Master merupakan pengirim sedangkan slave adalah penerima. Pada master kita deklarasikan button sebagai input_pulup yang tersambung dengan pin 2, button akan meberi sinyal ke arduino 1, ketika button diberi logika maka akan dikirimkan ke arduino slave.
Pada arduino slave kita hubungkan pin 8 dengan LED sebagai output. Kemudian menggunakan syntak serial.avaible agar data yang di kirim master dapat di terima oleh arduino slave. Kemudian di deklarasikan data sebagai serial.read data dari master. Ketika data 1 maka LED hidup dan yang lain arduino mati
Pada simulasi proteus yang telah di berikan program arduino. maka ketika kita menekan button LED akan menyala dan begitu juga untuk sebaliknya.
