Contoh soal 8.1

Simulasi IC 74151

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan bahan

3. Dasar teori

4. Prinsip kerja

5. Rangkaian

6. Vidio

7. Link Download



1. Tujuan [kembali}

• Mempelajari tentang soal 8.1
• Mampu membuat rangkaian sesaui soal 8.1

2. Alat dan Bahan [kembali}

a. ic 74151

Salah satu IC multiplexer yang paling sederhana dan paling banyak dipergunakan dalam rangkaian dasar digital adalah IC 74151. IC ini mempunyai 8 input untuk dipilih.

b. LED

LED atau singkatan dari Light Emitting Diode adalah salah satu komponen elektronika yang terbuat dari bahan semi konduktor jenis dioda yang mempu mengeluarkan cahaya. Strukturnya juga sama dengan dioda, tetapi pada LED elektron menerjang sambungan P-N (Positif-Negatif). Untuk mendapatkan emisi cahaya pada semikonduktor, doping yang pakai adalah galium, arsenic dan phosporus. Jenis doping yang berbeda menghasilkan warna cahaya yang berbeda pula.

Spesifikasi

1. Infra merah : 1,6 V
2. Merah : 1,8 V – 2,1 V
3. Oranye : 2,2 V
4. Kuning : 2,4 V
5. Hijau : 2,6 V
6. Biru : 3,0 V – 3,5 V
7. Putih : 3,0 – 3,6 V
8. Ultraviolet : 3,5 V

Resistor

Komponen ini memiliki fungsi utama sebagai penghambat atau penahan arus.

3. Dasar Teori [kembali}

 ic 74151

Salah satu IC multiplexer yang paling sederhana dan paling banyak dipergunakan dalam rangkaian dasar digital adalah IC 74151. IC ini mempunyai 8 input untuk dipilih.

IC 74LS151 merupakan data selector/multiplekser yang memilih satu dari 8saluran masukan dengan menggunakan 3 sinyal kontrol. Komponen ini mempunyai 8masukan, yaitu I0 - I7 dan 2 luaran yaitu Z dan Z . Pemilihan data dilakukan oleh kakiA, B dan C. Untuk mengaktifkan fungsinya sebagai multiplekser, komponen ini jugamempunyai 1 masukan enable, yaitu E (aktifLOW). Sedangkan kaki 8 dihubungkanke GND dan kaki 16 dihubungkan ke +5V

b. LED

LED atau singkatan dari Light Emitting Diode adalah salah satu komponen elektronika yang terbuat dari bahan semi konduktor jenis dioda yang mempu mengeluarkan cahaya. Strukturnya juga sama dengan dioda, tetapi pada LED elektron menerjang sambungan P-N (Positif-Negatif). Untuk mendapatkan emisi cahaya pada semikonduktor, doping yang pakai adalah galium, arsenic dan phosporus. Jenis doping yang berbeda menghasilkan warna cahaya yang berbeda pula.

Spesifikasi

1. Infra merah : 1,6 V
2. Merah : 1,8 V – 2,1 V
3. Oranye : 2,2 V
4. Kuning : 2,4 V
5. Hijau : 2,6 V
6. Biru : 3,0 V – 3,5 V
7. Putih : 3,0 – 3,6 V
8. Ultraviolet : 3,5 V

Resistor

4. Prinsip Kerja [kembali}

     Prinsip kerja dari module sensor ini yaitu pada saat ada air hujan turun dan mengenai panel sensor maka akan terjadi proses elektrolisasi oleh air hujan. Dan karena air hujan termasuk dalam golongan cairan elektrolit yang dimana cairan tersebut akan menghantarkan arus listrik.

Prosedur Percobaan

• Buka poteus
• Buka sinematic captures
• Buka library dan pilih komponen yang sesuai
• Pilih terminal yang di perlukan
• Rangkai komponen sehingga membentuk rangkaian
• Tangbahkan Voltmeter untuk mengukur tegangan poda resistor dan transistor
• Klik tombol Play dan jalankan simulasinya

5. Rangkaian Proteus [kembali}

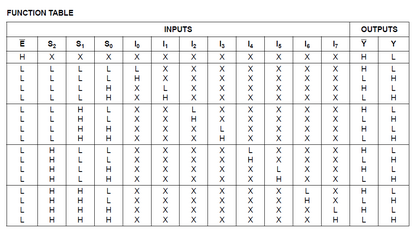

IC 74151 adalah jenis IC multiplexer, untuk mengetahui logika masing masing inout dan outputnya dapat dilihat pada tabel di atas. Contoh ketika gebang E' berlogika 0, S0, S1,S2 berloigka 0, dan I1 berlogika 1, maka output yang aktif adalah Y' sedangkan Y belogika 0

6. Vidio Rangkaian [kembali}

7. Link [kembali}

 Link Rangkaian

Data Sheet 74151
