- Mempelajari tentang bagaimana prinsip kerja MOSFET deplesi
- Mampu mengaplikasikan MOSFET deplesi
- Mampu membuat rangkaian simulasi MOSFET deplesi
LED merupakan komponen yang akan memberikan warna atau cahaya lampu saat di berikan arus listrik.LED juga berfungsi sebagai salah satu alat uji apakah simulasi proteus berjalan dan juga sebagai alat uji sensor
b. Baterai
c. Resistor
Resistor adalah komponen elektronika pasif yang selalu digunakan dalam setiap rangkaian elektronika karena dia berfungsi sebagai penghambat arus listrik. Bila kita menginginkan arus yang besar maka kita pasang resistor yang nilai resistansi ( tahanan ) nya kecil, mendekati nol atau sama dengan nol atau tidak dipasang sama sekali dengan demikian arus tidak lagi dibatasi. Resisitor berfungsi sebagai Penghambat arus listrik, Sebagai tahanan arus listrik agar listrik yang melewati resistor di hambat melalui carbon yang berada di dalam tubuh resistor menjadi di perkecil apabila resistansinya besar, Sebagai tahanan arus listrik agar listrik yang melewati resistor di hambat melalui carbon yang berada di dalam tubuh resistor menjadi di perkecil apabila resistansinya besar.
d. Mosfet N
e. Mosfet P
f. Pot
g. Ground
Ground adalah titik yang dianggap sebagai titik kembalinya arus listrik arus searah atau titik kembalinya sinyal bolak balik atau titik patokan (referensi) dari berbagai titik tegangan dan sinyal listrik di dalam rangkaian elektronika.
i. Lampu
Lampu merupakan komponen yang akan memberikan warna atau cahaya lampu saat di berikan arus listrik.Lampu juga berfungsi sebagai salah satu alat uji apakah simulasi proteus berjalan dan juga sebagai alat uji sensor
Setelah belajar tentang FET, kita akan mengetahui tentang Mosfet, Mosfet terbagi 2 yaitu depletion mosfet dan enchament mosfet. Yang akan di pelajari adalah depletion mosfet
A. Struktur dasar
Struktur rangkaian nya terdiri dari
a. Drain
b. Source
c. Gate
B. Mosfet N-type
Dinamakan N-type karena terdapat dominan semikonduktor N pada mosfet
C. Mosfet P-Type
Mosfet P-type sama saja cara kerjanya dengan N-type namun pada P-type semikonduktor jenis P lebih dominan
Prosedur percobaan
· Siapkan alat dan bahan ke dalam proteus
· Susun alat dan bahan seperti yang ada pada gambar
· Uji coba rangkaian dan amati apakah berhasil atau tidak

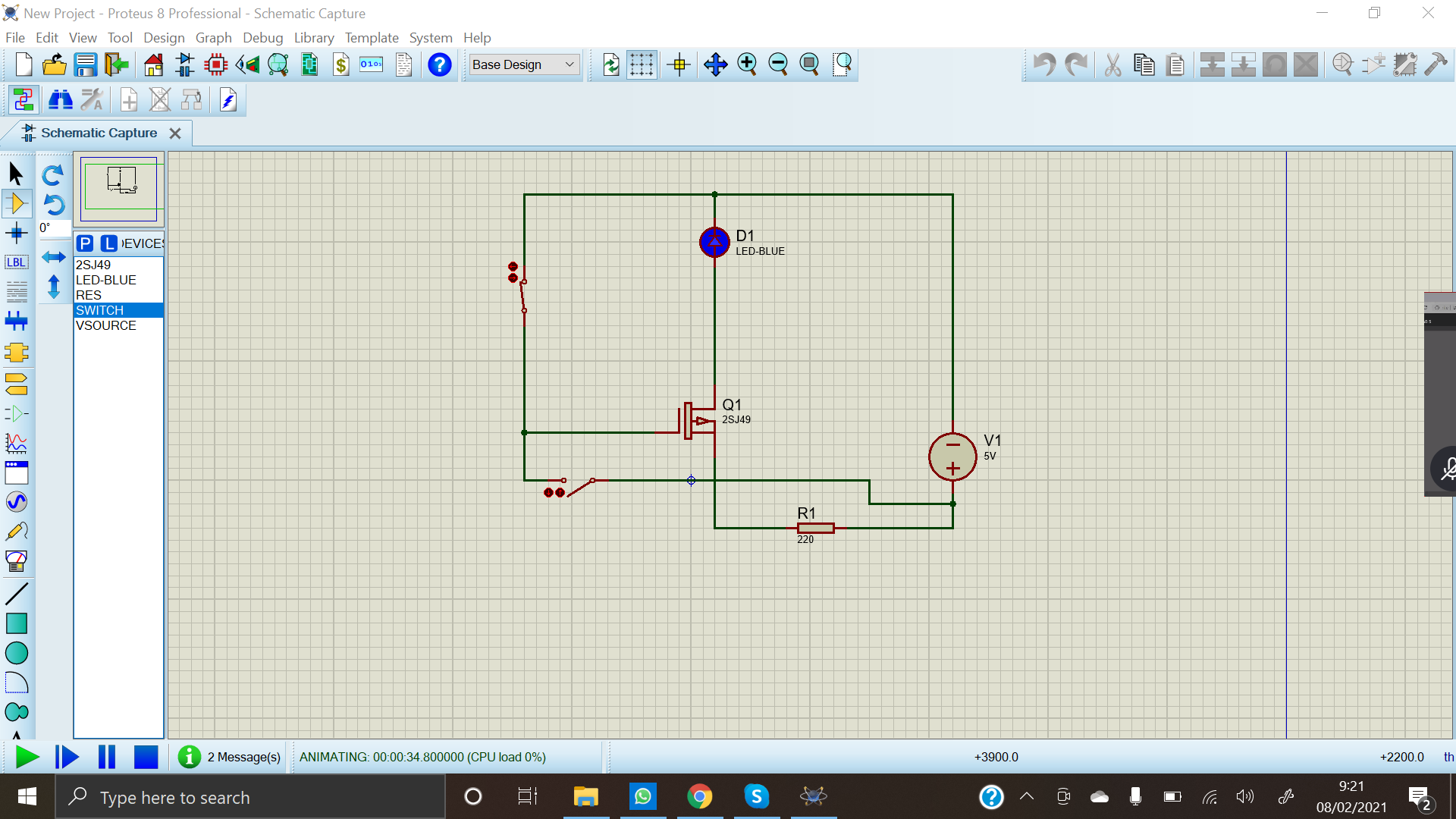

B. Rangkaian simulasi
C. Prinsip Kerja
Link download rangkaian>>disini
Link download vidio rangkaian>>disini
Link download gambar ground>>disini
