Contoh Soal

Contoh soal 7.7

Simulasi dan tabel kebenaran ic 7442

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan bahan

3. Dasar teori

4. Prinsip kerja

5. Rangkaian

6. Vidio

7. Link Download



1. Tujuan [kembali}

• Mempelajari tentang soal 7.7
• Mampu membuat rangkaian sesaui soal 7.7

2. Alat dan Bahan [kembali}

ic 7442

Spesifikasi:

7-Segmen Tunggal ke Dekoder BCD

arrowOutputs Langsung Antarmuka ke CMOS, NMOS dan TTL

panahRentang Tegangan Operasi Besar

arrowWide Kondisi Operasi

arrowTidak Direkomendasikan untuk Desain Baru

LED

LED atau singkatan dari Light Emitting Diode adalah salah satu komponen elektronika yang terbuat dari bahan semi konduktor jenis dioda yang mempu mengeluarkan cahaya. Strukturnya juga sama dengan dioda, tetapi pada LED elektron menerjang sambungan P-N (Positif-Negatif). Untuk mendapatkan emisi cahaya pada semikonduktor, doping yang pakai adalah galium, arsenic dan phosporus. Jenis doping yang berbeda menghasilkan warna cahaya yang berbeda pula.

Spesifikasi

1. Infra merah : 1,6 V
2. Merah : 1,8 V – 2,1 V
3. Oranye : 2,2 V
4. Kuning : 2,4 V
5. Hijau : 2,6 V
6. Biru : 3,0 V – 3,5 V
7. Putih : 3,0 – 3,6 V
8. Ultraviolet : 3,5 V

Resistor

Komponen ini memiliki fungsi utama sebagai penghambat atau penahan arus.

3. Dasar Teori [kembali}

ic 7442

Decoder di artikan sebagai rangkaian logika yang di tugaskan untuk menerima inputinput biner dan mengaktifkan salah satu outputnya sesuai dengan urutan biner tersebut.Kebalikan dari decoder adalah encoder.IC 7442 1 OF 8 BCD Decoder adalah salah satu jenis decoder yang memiliki 4 inputsebagai angka biner dan 10 output sebagai angka desimal 0 sampai 9, serta 1 grounddan 1 VCC. Rangkaian IC 7442 1 OF 8 BCD Decoder adalah sebagai berikut

LED

LED atau singkatan dari Light Emitting Diode adalah salah satu komponen elektronika yang terbuat dari bahan semi konduktor jenis dioda yang mempu mengeluarkan cahaya. Strukturnya juga sama dengan dioda, tetapi pada LED elektron menerjang sambungan P-N (Positif-Negatif). Untuk mendapatkan emisi cahaya pada semikonduktor, doping yang pakai adalah galium, arsenic dan phosporus. Jenis doping yang berbeda menghasilkan warna cahaya yang berbeda pula.

Spesifikasi

1. Infra merah : 1,6 V
2. Merah : 1,8 V – 2,1 V
3. Oranye : 2,2 V
4. Kuning : 2,4 V
5. Hijau : 2,6 V
6. Biru : 3,0 V – 3,5 V
7. Putih : 3,0 – 3,6 V
8. Ultraviolet : 3,5 V

Resistor

4. Prinsip Kerja [kembali}

     Prinsip kerja dari module sensor ini yaitu pada saat ada air hujan turun dan mengenai panel sensor maka akan terjadi proses elektrolisasi oleh air hujan. Dan karena air hujan termasuk dalam golongan cairan elektrolit yang dimana cairan tersebut akan menghantarkan arus listrik.

Prosedur Percobaan

• Buka poteus
• Buka sinematic captures
• Buka library dan pilih komponen yang sesuai
• Pilih terminal yang di perlukan
• Rangkai komponen sehingga membentuk rangkaian
• Tangbahkan Voltmeter untuk mengukur tegangan poda resistor dan transistor
• Klik tombol Play dan jalankan simulasinya

5. Rangkaian Proteus [kembali}

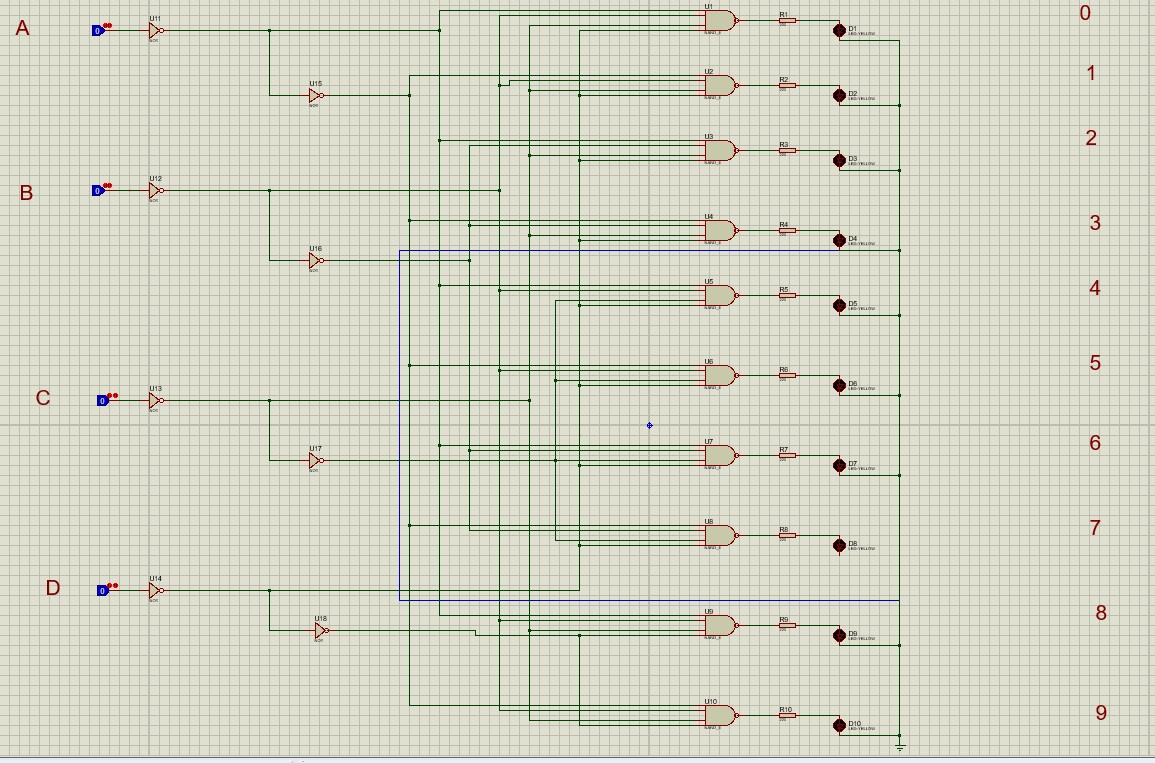

Rangkaian di atas adalah rangkaian dalam dari IC 7442, menggunakan gerbang logika NAND. Rangkaian tersebut di rangkaian sedemikian rupa agar IC dan rangkaian dalam nya memiliki tabel kebenaran yang sama.

Ketika pin A,B,C,D berlogika 0, maka ouput 0 akan berlogika 0 dan lainnya berlogika 1.

Ketika pin A berlogika 1, B,C,D berlogika 0, maka ouput 1 akan berlogika 0 dan lainnya berlogika 1.

Ketika pin B berlogika 1, A,C,D berlogika 0, maka ouput 2 akan berlogika 0 dan lainnya berlogika 1.

Ketika pin A dan B berlogika 1, C dan D berlogika 0, maka ouput 3 akan berlogika 0 dan lainnya berlogika 1.

Ketika pin C berlogika 1, A,B,D berlogika 0, maka ouput 4 akan berlogika 0 dan lainnya berlogika 1.

Ketika pin  A dan C berlogika 1, B dan D berlogika 0, maka ouput 5 akan berlogika 0 dan lainnya berlogika 1.

Ketika pin A dan D berlogika 0, B dan C berlogika 1, maka ouput 6 akan berlogika 0 dan lainnya berlogika 1.

Ketika pin  D berlogika 0, A, B dan C berlogika 1, maka ouput 7 akan berlogika 0 dan lainnya berlogika 1.

Ketika pin  D berlogika 1, A, B dan C berlogika 0, maka ouput 8 akan berlogika 0 dan lainnya berlogika 1.

Ketika pin  A dan D  berlogika 1,  Bdan Cberlogika 0, maka ouput 9 akan berlogika 0 dan lainnya berlogika 1.

6. Vidio Rangkaian [kembali}

7. Link [kembali}

    Link download rangkaian>>disini

     Link datasheet>>disini
