RIVAL ALROZI: Rangkaian 17.1

Pengaman ruang otomatis

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

6. Vidio

Mempelajari tentang bagaimana prinsip kerja dari sensor MQ7
Mampu mengaplikasikan sensor MQ7 dalam kehidupan sehari-hari
Mampu membuat rangkaian simulasi sensor MQ7 pada Proteus

2. Alat dan Bahan [kembali}

a. Relay

Relay berfungsi mengendalikan sirkuit tegangan tinggi dengan menggunakan bantuan signal tegangan rendah. Menjalankan logic function atau fungsi logika. Memberikan time delay function atau fungsi penundaan waktu.

b. Lampu

Lampu merupakan komponen yang akan memberikan warna atau cahaya lampu saat di berikan arus listrik.Lampu juga berfungsi sebagai salah satu alat uji apakah simulasi proteus berjalan dan juga sebagai alat uji sensor

c. Resistor

Resistor adalah komponen elektronika pasif yang selalu digunakan dalam setiap rangkaian elektronika karena dia berfungsi sebagai penghambat arus listrik. Bila kita menginginkan arus yang besar maka kita pasang resistor yang nilai resistansi ( tahanan ) nya kecil, mendekati nol atau sama dengan nol atau tidak dipasang sama sekali dengan demikian arus tidak lagi dibatasi. Resisitor berfungsi sebagai Penghambat arus listrik, Sebagai tahanan arus listrik agar listrik yang melewati resistor di hambat melalui carbon yang berada di dalam tubuh resistor menjadi di perkecil apabila resistansinya besar, Sebagai tahanan arus listrik agar listrik yang melewati resistor di hambat melalui carbon yang berada di dalam tubuh resistor menjadi di perkecil apabila resistansinya besar.

d. Transistor

Resistor atau disebut juga dengan Hambatan adalah komponen elektronika pasif yang berfungsi untuk menghambat dan mengatur arus listrik dalam suatu rangkaian elektronika. Satuan nilai resistor atau hambatan adalah Ohm. Nilai Resistor biasanya diwakili dengan kode angka ataupun gelang warna yang terdapat di badan resistor. Hambatan resistor sering disebut juga dengan resistansi atau resistance.

e. Ground

Ground adalah titik yang dianggap sebagai titik kembalinya arus listrik arus searah atau titik kembalinya sinyal bolak balik atau titik patokan (referensi) dari berbagai titik tegangan dan sinyal listrik di dalam rangkaian elektronika.

f. RelayRelay

g. Motor

h. Logicstate

Gerbang logika atau logic gate adalah suatu entitas dalam elektronika dan matematika Boolean yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik. Gerbang Logika beroperasi berdasarkan sistem bilangan biner yaitu bilangan yang hanya memiliki 2 kode simbol yakni 0 dan 1 dengan menggunakan Teori Aljabar Boolean.

j. Beterai

3. Dasar Teori [kembali}

Sensor jenis ini adalah alat yang digunakan untuk mendeteksi adanya beberapa gas seperti hidrogen (H₂), karbonmonoksida (CO), metana (CH₄), etanol (CH₃CH₂OH), propana (C₃H₈), butana (C₄H₁₀), dan gas hidrokarbon lainnya. output membaca sebagai tegangan analog. Sensor gas MQ dapat langsung diatur sensitifitasnya dengan memutar trimpotnya.

Sensor ini biasa digunakan untuk mendeteksi kebocoran gas baik di rumah maupun di industri. Gas yang dapat dideteksi diantaranya : LPG, i-butane, propane, methane , alcohol, Hydrogen, smoke. Sensor ini sangat cocok di gunakan untuk alat emergensi sebagai deteksi gas-gas, seperti deteksi kebocoran gas, deteksi asap untuk pencegahan kebakaran dan lain lain.

4. Prinsip Kerja [kembali}

Sensor gas MQ7 berfungsi untuk mendeteksi keberadaan gas mudah terbakar di udara. Pada dasarnya sensor ini terdiri dari tabung aluminium yang dikelilingi oleh silikon dan di pusatnya ada elektroda yang terbuat dari aurum di mana ada element pemanasnya.

Ketika terjadi proses pemanasan, kumparan akan dipanaskan sehingga SnO2 keramik menjadi semikonduktor atau sebagai penghantar sehingga melepaskan elektron dan ketika asap dideteksi oleh sensor dan mencapai aurum elektroda maka output sensor MQ7 akan menghasilkan tegangan analog.

Sensor mq7 di gunakan untuk mendeteksi gas hasil yaitu dengan relay, ketika sensor mq7 mendapatkan gas yang sesuai makan ralay akan berpindah ke sisi yang satu lagi sehingga input nya bekerja.

Pada kali ini sensor mq di gunakan untuk mendeteksi gas hasil sis pada reaksi HG, lampu dan motor adalah output dari rangkaian ini. Motor akan memberikan gerak sedangkan lampu akan membrikan cahaya

Prosedur Percobaan

Buka poteus
Buka sinematic captures
Buka library dan pilih komponen yang sesuai
Pilih terminal yang di perlukan
Rangkai komponen sehingga membentuk rangkaian
Tangbahkan Voltmeter untuk mengukur tegangan poda resistor dan transistor
Klik tombol Play dan jalankan simulasinya

5. Rangkaian Proteus [kembali}

RIVAL ALROZI

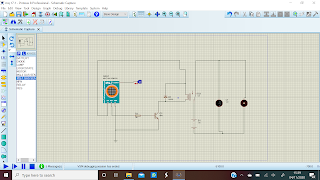

Rangkaian 17.1 - 17.4
