- Mempelajari tentang bagaimana prinsip kerja transistor bipolar
- Mampu mengaplikasikan transistor bipolar
- Mampu membuat rangkaian simulasi transistor bipolar
Resistor
Resistor atau disebut juga dengan Hambatan adalah komponen elektronika pasif yang berfungsi untuk menghambat dan mengatur arus listrik dalam suatu rangkaian elektronika. Satuan nilai Resistor atau Hambatan adalah Ohm
Spesifikasi dari resistor adalah resistansinya dan daya listrik yang dapat dihantarkan. Karakteristik lain termasuk koefisien suhu, derau listrik (noise), dan induktansi. Resistor dapat diintegrasikan kedalam sirkuit hibrida dan papan sirkuit cetak, bahkan sirkuit terpadu.
Relay
Resistor
Karena lembar spesifikasi adalah hubungan komunikasi antara pabrikan danpengguna, informasi yang diberikan harus dikenali dan dipahami dengan benar. Meskipun semua parameter belum diperkenalkan, banyak parameter yang sekarang sudah dikenal. Parameter yang tersisa akan diperkenalkan pada bab-bab selanjutnya. Referensi kemudian akan dibuat untuk lembar spesifikasi ini untuk meninjaucara parameter disajikan.Informasi yang diberikan seperti Gambar 3.23 diambil langsung dari Sinyal KecilTransistor, FETs, dan Dioda publikasi yang disiapkan oleh Motorola Inc. 2N4123 adalahtransistor npn tujuan umum dengan casing dan identifikasi terminal muncul di sudut kanan atas Gambar 3.23a. Sebagian besar lembar spesifikasi dipecahmenjadi peringkat maksimum, karakteristik termal, dan karakteristik listrik. Itukarakteristik listrik selanjutnya dipecah menjadi "hidup", "mati", dan sinyal kecilkarakteristik. Karakteristik "on" dan "off" mengacu pada batas dc, sedangkan karakteristik sinyal kecil mencakup parameter yang penting untuk operasi ac.Catatan dalam daftar peringkat maksimum bahwa VCEmax VCEO 30 V dengan ICmax 200 mA.Disipasi kolektor maksimum PCmax PD 625 mW. Faktor penurunan rating di bawah rating maksimum menetapkan bahwa rating maksimum harus diturunkan 5 mWuntuk setiap kenaikan 1 ° suhu di atas 25 ° C. Pada karakteristik “off” ICBO ditentukan sebagai 50 nA dan pada karakteristik “on” VCEsat 0.3 V. Tingkat hFE memiliki akisaran 50 hingga 150 pada IC 2 mA dan VCE 1 V dan nilai minimum 25 pada aarus yang lebih tinggi dari 50 mA pada tegangan yang sama.Batasan operasi sekarang telah ditentukan untuk perangkat dan diulangi di bawah ini dalam format Persamaan. (3.17) menggunakan hFE 150 (batas atas) dan ICEOICBO(150) (50 nA) 7,5 A. Pastinya, untuk banyak aplikasi, 7,5 A 0,0075 mAdapat dianggap sebagai 0 mA berdasarkan perkiraan.
Batasan Operasi
7,5 mA IC 200 mA
0,3 V VCE 30 V.
VCEIC 650 mW
Dalam karakteristik sinyal kecil, tingkat hfe (ac) disediakan bersama dengan aplot bagaimana itu bervariasi dengan arus kolektor pada Gambar. 3.23f. Pada Gambar 3.23j efeksuhu dan arus kolektor pada tingkat hFE (ac) didemonstrasikan. Di ruangansuhu (25 ° C), perhatikan bahwa hFE (dc) adalah nilai maksimum 1 di lingkungan tersebutsekitar 8 mA. Saat IC meningkat melebihi level ini, hFE turun menjadi setengah nilainyadengan IC sama dengan 50 mA. Ini juga turun ke level ini jika IC turun ke level rendah0,15 mA. Karena ini adalah kurva yang dinormalisasi, jika kita memiliki transistor dengandc hFE50 pada suhu kamar, nilai maksimum pada 8 mA adalah 50. Pada IC 50 mA dimilikinyaturun ke 50/2 25. Dengan kata lain, normalisasi menunjukkan bahwatingkat hFE yang sebenarnya di setiap tingkat IC telah dibagi dengan nilai maksimum hFE pada suhu tersebutdan IC 8 mA. Perhatikan juga bahwa skala horizontal pada Gambar 3.23j adalah skala log. Catatanskala dibahas secara mendalam di Bab 11. Anda mungkin ingin melihat kembali plotnyabagian ini ketika Anda memiliki waktu untuk meninjau beberapa bagian pertama dari Bab 11.
A. Pelacak Kurva

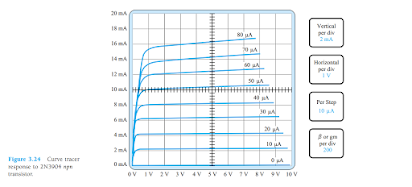

Pelacak kurva pada tampilan Gambar 3.24 . Layar yang lebih kecil di sebelah kanan menunjukkan penskalaannya diterapkan . Sensitivitas vertikal adalah 2 mA / div, menghasilkan skala ditampilkan di sebelah kiri layar monitor. Sensitivitas horizontal adalah 1 V / div, menghasilkan skala yang ditunjukkan . Fungsi y menunujukkan bahwa kurva dipisahkan oleh selisih 10 A, dimulai dari 0 A untuk kurva bawah. Faktor skala terakhir yang disediakan dapat digunakan untuk menentukan dengan cepat ac untuk setiap wilayah dengan karakteristiknya. Cukup kalikan faktor yang ditampilkan dengan jumlah pembagian antara kurva IB di wilayah yang diinginkan.
B. Ohmmeter
Ohmmeter digunakan untuk memeriksa status sebuah transistor. Untuk transistor di wilayah aktif pertemuan basis-ke-emitor bias maju dan sambungan basis-ke-kolektor bias balik. Intinya, oleh karena itu, persimpangan bias maju harus mencatat resistansi yang relatif rendah sementara persimpangan bias balik menunjukkan resistensi yang jauh lebih tinggi. Untuk transistor pnp, lead dibalik untuk setiap persimpangan. Jelas, resistensi besar atau kecil masuk kedua arah (membalikkan lead) untuk salah satu persimpangan npn atau pnp transistor menunjukkan perangkat yang salah.
C. Pengukur Digital
Pengukur digital canggih seperti yang ditunjukkan pada Gambar 3.26 sekarang tersedia yang bisa berikan tingkat hFE menggunakan soket utama yang muncul di kiri bawah dial. Perhatikan pilihan pnpor npn dan ketersediaan dua koneksi emitor untuk menangani urutan kabel yang terhubung ke casing.
