1. Tujuan

2. Alat dan bahan

3. Dasar teori

4. Prinsip kerja

5. Rangkaian

6. Vidio

7. Link Download

1. Tujuan;[kembali}

− Mengetahui dan memahami sensor Dht11

− Memahami prinsip kerja sensor Dht11 untuk mengukur kelembaban

− Mampu mengaplikasikan sensor Dht11 ke dalam rangkaian proteus

2. Alat dan bahan;[kembali}

Alat dan bahan yang di gunakan dalam rangkaian

 a. Sensor Dht11

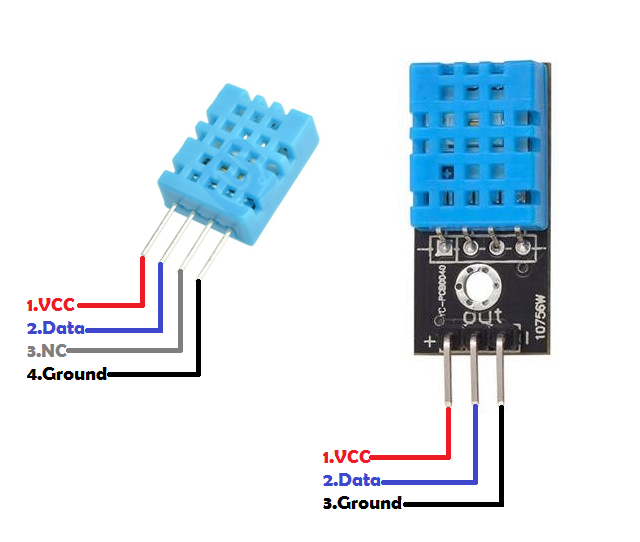

Sensor Dht 11 Adalah komponen utama yang di butuhkan dalam rangkaian ini,karena sensro ini yang akan menghitung kelembaban udara

b. Ground

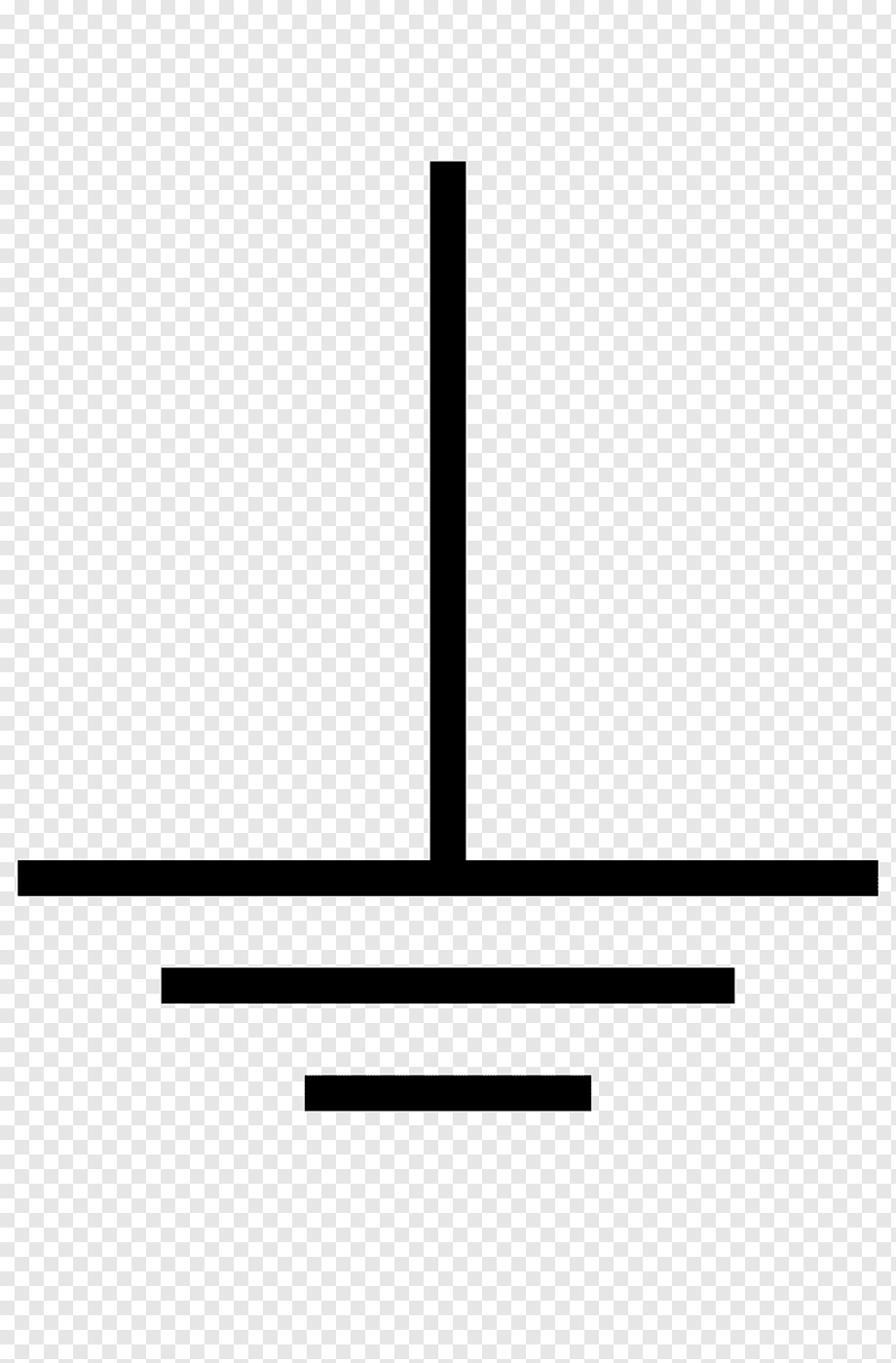

Ground adalah titik yang dianggap sebagai titik kembalinya arus listrik arus searah atau titik kembalinya sinyal bolak balik atau titik patokan (referensi) dari berbagai titik tegangan dan sinyal listrik di dalam rangkaian elektronika.

c. LED

LED merupakan komponen yang akan memberikan warna atau cahaya lampu saat di berikan arus listrik.LED juga berfungsi sebagai salah satu alat uji apakah simulasi proteus berjalan dan juga sebagai alat uji sensor

d. Resistor

e. LED



LED merupakan komponen yang akan memberikan warna atau cahaya lampu saat di berikan arus listrik.LED juga berfungsi sebagai salah satu alat uji apakah simulasi proteus berjalan dan juga sebagai alat uji sensor.

f. LPV 324M

3. Dasar teori;[kembali}

A. Pengertian

 Kelembaban di udara menggambarkan kandungan uap air yang tekandung di dalam udara yang dapat di nyatakan sebagai kelembaban mutlak.Peralatan elektronik aka mudah berkarat apabila uap dak sesuai dengan benda tersebut, untuk itu informasi tetang kelebaban udara sangat penting untuk diketahui untuk menghindari hal-hal yang tidak diinginkan.

Sensor Dht11 adalah sensor dengan kalibrasi sinyal digital yang digunakan dalam mengukur kelembaban udara. Sensor ini memiliki stabilitas yang tinggi. Sebagai sensor terbaik sensor ini tentu memiliki pengukuran yang cepat,dan memiliki kemampuan anti-interfence yang baik.Sensor ini juga memiliki kalibrasi yang koefisienya tersimpan di dalam OTP yang artinya saat sensor melakukan pengukuran hasil nya berbentuk koefisian dan mengkalkulasikannya. Sensor Dht11 memiliki transmisi sinyal mencapai 20m.

Grafik sensor kelembaban terhadap waktu

4. Prinsip kerja;[kembali}

Sensor Dht11 merupakan serangkaian komponen senor dan IC kontroler yang dikemas dalam satu paket. Sensor ini terdiri dari 3 sampai 4 pin. Tapi tidak menjadi masalah karena dalam penerapannya tidak ada perbedaan. Didalam bodi sensor yang berwarna biru atau putih terdapat sebuah Resistor dengan tipe NTC.

Jenis resistor ini memiliki karakteristik nilai resistansinya berbanding terbalik dengan kenaikan suhu.Sakin besar resistansi NTC semakin kecil kenaikan suhunya,begitu pula sebalikny jika resistansi NTC kecil maka suhu di sekitar sensor akan naik.
